Узлы ректификационного оборудования.

viktor
Сообщения: 682
Зарегистрирован: 18 сен 2017, 18:31
Репутация: 40
Имя: виктор
Откуда: Россия

Узлы ректификационного оборудования.

Сообщение viktor » 01 окт 2019, 23:26

Алкобрат писал(а):
01 окт 2019, 22:44
как можно усовершенствовать ЦП и дэф, но подождём...
Ну да.

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 01 окт 2019, 23:40

Железяка готова, опрессовали, есть две маленькие дырочки, завтра подварим, СС , сегодня перегоняю, обычный сахарный, без каких либо подкормок и гравицап. Сделаю ГХ будет понятно как работает ракета,
"ежики плакали, кололись, но продолжали жрать кактус"

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 05 окт 2019, 14:49

Времени нет нифига, но все равно, сегодня пришел с ночи, запустил на воде, все заработало, правда корявенько, это и поятно, вода это не СС и очень много дикой флегмы. Остановил, снял деф, утеплил корпус, запустил на СС, все работает как задумано, проб никаких не делал, некогда, выключил и уехал в гости. Мои выходные совпадающие с выходными супруги, ни какого времени для творчества.
"ежики плакали, кололись, но продолжали жрать кактус"

VVS2177
Сообщения: 1572
Зарегистрирован: 25 янв 2018, 11:07
Репутация: 133
Имя: Владимир
Откуда: Москва

Узлы ректификационного оборудования.

Сообщение VVS2177 » 05 окт 2019, 17:46

Optimist, в чём фишка-то этой ракеты?

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 05 окт 2019, 21:01

VVS2177, почитай чуть выше, все что мог сказать сказал.
"ежики плакали, кололись, но продолжали жрать кактус"

VVS2177
Сообщения: 1572
Зарегистрирован: 25 янв 2018, 11:07
Репутация: 133
Имя: Владимир
Откуда: Москва

Узлы ректификационного оборудования.

Сообщение VVS2177 » 05 окт 2019, 22:39

Optimist писал(а):
05 окт 2019, 21:01
VVS2177, почитай чуть выше, все что мог сказать сказал.
фото видел - блестит. А внутри что? Выше нет

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 06 окт 2019, 08:40

VVS2177, внутри димрот и два отбора. Вчера попробовал головы отбирать паралельно с двух отборов. Результаты пробы Ланга. Отбор по жидкости время окисления 30 сек., отбор по жидкости 3 мин., отобрано соответственно 150, и 100 мл.
"ежики плакали, кололись, но продолжали жрать кактус"

viktor
Сообщения: 682
Зарегистрирован: 18 сен 2017, 18:31
Репутация: 40
Имя: виктор
Откуда: Россия

Узлы ректификационного оборудования.

Сообщение viktor » 06 окт 2019, 09:46

VVS2177 писал(а):
01 окт 2019, 19:32
Испытал сегодня новый припой, полученный из Поднебесной
https://s.click.aliexpress.com/e/cD1Vc5eE
Увидел его где-то на Ютубе и заказал. Сегодня проверил на пайке алюминия с латунью
Что понравилось - слегка спаиваемые поверхности зачистил наждачкой, нагрел до красна и прошёлся припоем - растекся и спаял. Полуметровым рычагом пытался свернуть (ну в пределах разумного, есс-но) - выдержал
на фляге яма с 10 копеек почти сквозная,запаяет?

VVS2177
Сообщения: 1572
Зарегистрирован: 25 янв 2018, 11:07
Репутация: 133
Имя: Владимир
Откуда: Москва

Узлы ректификационного оборудования.

Сообщение VVS2177 » 06 окт 2019, 11:16

viktor, я думаю, что запаяет. Растекаемость хорошая. Когда металл раскаленной докрасна, прутком видишь по нему, чтобы он плавился не от огня, а от металла - тогда хорошо растекается и не сворачивается в шарики. Единственное, что может в сквозную дырочку утекать? Тогда чем-то её заткнуть с одной стороны нужно.

Одно но: этот штуцер, что на фото, я припаял к выходному отверстию глушителя мотора от мотокоса. В этот штуцер вкрутил через угол 90 градусов глушитель от газули. Уровень шума на 3/4 газа снизился с 78 до 65 дБ. При этом узел соединения разогрелся так, что пайка потекла и штуцер стал отваливаться. Открутил и снял глушитель - не отваливается, так не нагревается. Видимо из-за второго глушителя в том месте греется. Не догадался в темноте посмотреть, докрасна штуцер разогрелся, или нет

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 06 окт 2019, 19:55

Закралась ошибка в предыдущий пост. Отбор голов по жидкости проба 30 сек., отбор голов по пару 3 мин. После отбора подголовников ситуация поменялась, отбор по жидкости 20 минут, отбор по пару 10 минут. Общий результат товарный спирт 25 мин, отбор по пару по капле в секунду, 18 мин.
Следующая ректификация будет с отбором проб и отправкой на ГХ анализ.
Общие впечатления, ракета работает, так как задумано, если только еще с диаметром трубки парового отбора поиграться.
"ежики плакали, кололись, но продолжали жрать кактус"

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 07 окт 2019, 22:30

Спустя сутки измерил крепость полученого на ракете спирта. Результат 96.9%, с учетом того что насадочную часть коллоны понизил на 40 см, была 210, стала 170 см, правда насадку пересыпал и утромбовал. Разбавил 500 мл спирта, отваукумировал, очень питейный продукт получается. Я результатом, правда есть один косячек, завтра подумаем как его исправить.
"ежики плакали, кололись, но продолжали жрать кактус"

VVS2177
Сообщения: 1572
Зарегистрирован: 25 янв 2018, 11:07
Репутация: 133
Имя: Владимир
Откуда: Москва

Узлы ректификационного оборудования.

Сообщение VVS2177 » 08 окт 2019, 11:10

Optimist писал(а):
06 окт 2019, 08:40
внутри димрот и два отбора
отбор по жидкости классический, а по пару - типа как отбор с ТСА у нормального дефа?

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 08 окт 2019, 18:20

Нет там отбор по пару отдельно, он забирает пар с самой верхушки дефа, а ТСА наоборот находится в нижней трети димрота.
"ежики плакали, кололись, но продолжали жрать кактус"

VVS2177
Сообщения: 1572
Зарегистрирован: 25 янв 2018, 11:07
Репутация: 133
Имя: Владимир
Откуда: Москва

Узлы ректификационного оборудования.

Сообщение VVS2177 » 11 окт 2019, 11:25

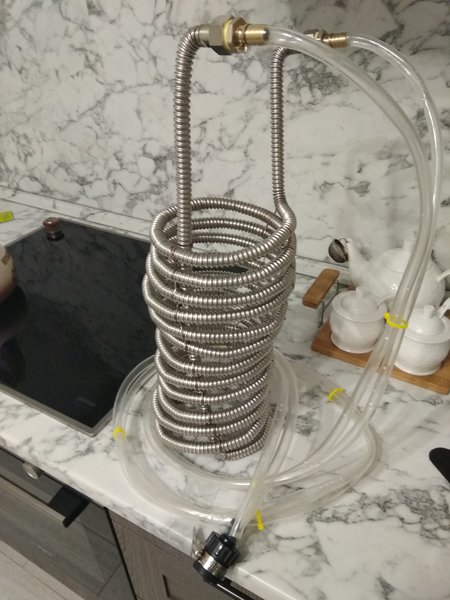

Погруженный на 2/3 чиллер, свёрнутый из растянутой до 7,5 метров 5-тиметровой газовой нержогофры, позволяет охладить 30 л сусла до 25 градусов за 20 минут

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 14 окт 2019, 18:29


Узел отбора в диоптре.

"ежики плакали, кололись, но продолжали жрать кактус"

VVS2177
Сообщения: 1572
Зарегистрирован: 25 янв 2018, 11:07
Репутация: 133
Имя: Владимир
Откуда: Москва

Узлы ректификационного оборудования.

Сообщение VVS2177 » 14 окт 2019, 18:47

Optimist писал(а):
14 окт 2019, 18:29
Узел отбора в диоптре.
а зачем он в диоптре? Не проще и дешевле ли купить за 300 р. два кламповых фланца, сварить их между собой и вварить две перегородки и трубочку?

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 14 окт 2019, 18:52

Конечно проще, так выеживаемся, понты, конечно можно ездить на Оке, но люди почему то покупают Мерседес, если конечно есть бабульки.
"ежики плакали, кололись, но продолжали жрать кактус"

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 14 окт 2019, 18:56


Исполнено, пожелание клиента. :D
"ежики плакали, кололись, но продолжали жрать кактус"

VVS2177
Сообщения: 1572
Зарегистрирован: 25 янв 2018, 11:07
Репутация: 133
Имя: Владимир
Откуда: Москва

Узлы ректификационного оборудования.

Сообщение VVS2177 » 14 окт 2019, 20:23

Optimist, а эти пароходные трубы зачем? Две перегородки - одна практически горизонтальная, другая под таким углом, чтобы разница между верхней её частью и нижней была не меньше диаметра трубочки. Ну и проход между перегородками не меньше четверти сечения
Optimist писал(а):
14 окт 2019, 18:52
выеживаемся, понты, конечно можно ездить на Оке, но люди почему то покупают Мерседес
так на ценнике и надо огромными красными буквами писать: "НАХУЙ НИКОМУ НЕНУЖНЫЕ ПОНТЫ". Вот так разводят барыги новичков на блестящие ненужные побрякушки и радуются, складывая нечестный барыш в карман

Аватара пользователя
Optimist
Сообщения: 420
Зарегистрирован: 19 июл 2017, 14:45
Репутация: 54
Имя: Алексей
Откуда: Замкадыш

Узлы ректификационного оборудования.

Сообщение Optimist » 14 окт 2019, 21:19

Такой УО делается проще чем перегородочный и для двуконторной головы молот тора он лучше так как распределение пара лучше чем у перегородочного который дует в одно крыло.
"ежики плакали, кололись, но продолжали жрать кактус"
